Стабильное напряжение питания в электронике – это, пожалуй, самый главный параметр, который проверяется в обязательном порядке. К сожалению, напряжение в наших электросетях может изменяться от заданной величины довольно часто, а вот для того, чтобы электронные устройства служили долго, необходимо обеспечить стабильное напряжение питания, то есть исключить всевозможные скачки. Для этих целей как раз и применяются стабилитроны. В данном материале мы познакомимся с ними поближе.

Что такое стабилитрон

Итак, для начала давайте разберемся, что же такое стабилитрон. Стабилитрон (диод Зенера) – это полупроводниковый диод, функционирующий при обратном смещении в режиме пробоя. Звучит непонятно и заумно. Если сказать по-простому, то стабилитрон это полупроводниковый прибор, который стабилизирует напряжение. Так звучит более понятно, давайте теперь разберем, как он это делает.

Как работает стабилитрон

Итак, для того, чтобы понять принцип работы давайте представим следующий сосуд:

Причем в этом сосуде всегда должен поддерживаться один и тот же уровень воды. Для этих целей в сосуде сделана переливная труба, через которую скидывается «лишняя» жидкость, и тем самым поддерживается постоянный уровень воды. И переливная труба начинает работать только тогда, когда через заливную трубу начнет поступать «лишняя» вода.

По точно такому же принципу и работает стабилитрон.

yandex.ru

Итак, стабилитрон работает исключительно в цепях постоянного тока и пропускает напряжение в прямом направлении анод-катод как обычный диод. Но у него (стабилитрона) есть одна любопытная особенность, при подаче напряжения (катод-анод) ток не будет проходить через стабилитрон только до тех пор, пока величина напряжения не станет выше заданной величины, на которую рассчитан стабилитрон.

yandex.ru

Как видно из рисунка выше, как только напряжение достигнет рабочей области стабилитрона, внутри него происходит пробой и ток начинает протекать через него.

Внешний вид стабилитронов

Стабилитроны старого образца (советские) выпускались в алюминиевом корпусе с буквенной маркировкой и, чтобы определить его номинал, нужно искать характеристики на данный стабилитрон.

С зарубежными образцами в этом плане гораздо проще, их наминал указывается непосредственно на корпусе изделия и выглядит это так:

Основные параметры стабилитронов

Главными параметрами стабилитронов являются:

1. Напряжение. Этот параметр показывает, при каком значении напряжения стабилитрон станет пропускать ток в обратном направлении.

2. Ток. Этой величиной указывается максимальный ток, который способно пропустить изделие без выхода из строя.

Остальные параметры стабилизаторов представлены в таблице:

yandex.ru

Стабилитрон в схеме

Теперь давайте соберем простейшую схему, которую еще называют параметрический стабилизатор.

Итак, давайте в схеме применим стабилитрон Д814Б на напряжение стабилизации 8,9 Вольт. Получается, чтобы через наш стабилитрон стал протекать ток в обратном направлении напряжение источника питания должно быть больше напряжения стабилизации. Иначе говоря, источник должен выдавать 9 Вольт и более, чтобы стабилизатор открылся (заработал).

И все лишнее U будет сбрасываться через стабилизатор на минус. То есть стабилитрон – это наша переливная труба, отводит (сбрасывает) лишнее напряжение (воду).

Причем стабилизатор будет корректно работать как при плавном изменении напряжения, так и при его резком скачке.

Если напряжение источника питания снизится ниже 8.9 Вольта, то стабилизатор закроется, а напряжение на его выходе так же будет изменяться. То есть никакой стабилизации не будет в принципе.

Проверка стабилитрона

Проверка стабилизатора ничем не отличается от проверки работоспособности обыкновенного диода и для этого понадобится мультиметр.

Переводим мультиметр в положение прозвонка, красный щуп прислоняем к аноду, а черный к катоду. При этом на экране прибора должно отобразиться паление напряжения прямого P-N перехода. Поменяв щупы местами на дисплее должна отобразиться «1».

Такие параметры скажут о полной исправности стабилитрона.

Проводим эксперимент

Итак, теперь давайте составим схему параметрического стабилизатора с Д814 Б. И начнем плавно увеличивать напряжение на источнике постоянного тока и при достижении порога срабатывания увидим следующее:

Заключение

На сегодняшний день параметрические стабилитроны постепенно уступают свое место специальным интегральным стабилизаторам и стабилизаторам на стабилитронах. Но в простых схемах все так же продолжают применяться.

Статья понравилась или оказалась полезна, не забудьте ее оценить. И спасибо за ваше внимание!

Источник

На каких свойствах работает стабилитрон на пробое

Что такое стабилитрон, какой у него принцип действия и назначение. Основные характеристики стабилитронов и их маркировка. Условное обозначение на схеме.

Основой надежной и продолжительной работы электронной аппаратуры является стабильное напряжение питания. Для этого применяют стабилизированные источники питания. Можно сказать, что основным элементом, который определяет уровень выходного напряжения блока питания, это полупроводниковый прибор – стабилитрон. Он может быть как основой линейного стабилизатора, так и пороговым элементом в цепи обратной связи импульсного источника питания. В этой статье мы расскажем читателям сайта Сам Электрик про устройство и принцип работы стабилитрона.

Содержание:

  • Что это такое
  • Основные характеристики
  • Условно графическое обозначение на схемах
  • Схема подключения
  • Маркировка

Что это такое

В литературе дается следующее определение:

Стабилитрон или диод Зенера это прибор, предназначенный для стабилизации напряжения в электрических цепях. Работает при обратном смещении в режиме пробоя. До наступления пробоя имеет высокое сопротивление перехода. Протекающие при этом токи незначительны. Широко используются в электронике и в электротехнике.

Если говорить простыми словами, то стабилитрон предназначен для стабилизации напряжения в электронных схемах. В цепь он включается в обратном направлении. При достижении напряжения, превышающего напряжение стабилизации, происходит обратимый электрический пробой pn-перехода. Как только оно понизится до номинала, пробой прекращается, и стабилитрон закрывается.

На нижеприведенном рисунке представлена графическая схема для чайников, позволяющая понять принцип действия диода Зенера.

На каких свойствах работает стабилитрон на пробое

Основными преимуществами является невысокая стоимость и небольшие габариты. Промышленность выпускает устройства с напряжением стабилизации о 1,8 — 400 В в металлических, керамических или корпусах из стекла. Это зависит от мощности, на которую рассчитан стабилитрон и других характеристик.

Для стабилизации высоковольтного напряжения от 0,4 до нескольких десятков кВ, применяются стабилитроны тлеющего разряда. Они имеют стеклянный корпус и до появления полупроводниковых приборов применялись в параметрических стабилизаторах.

Аналогичными свойствами обладают приборы, меняющие свое сопротивление в зависимости от приложенного напряжения – это варисторы. Между стабилитроном и варистором разница заключается в том, что последний обладает двунаправленными симметричными характеристиками. А это значит, что в отличие от диодов, он не имеет полярности. Кратко варистор предназначен для обеспечения защиты от перенапряжения электронных схем.

Для предохранения аппаратуры от скачков напряжения применяют супрессоры. Между стабилитроном и супрессором отличия заключаются в том, что первый постепенно изменяет свое внутреннее сопротивление в зависимости от приложенного напряжения. Второй при достижении определенного порога напряжения открывается сразу. Т.е. его внутреннее сопротивление стремится к нулю. Основное назначение супрессоров — защита аппаратуры от скачков питания.

На рисунке ниже представлено условно графическое обозначение (УГО по ГОСТ) полупроводника и его вольт-амперная характеристика.

На каких свойствах работает стабилитрон на пробое

На рисунке цифрами указан участок 1-2. Он является рабочим и предназначен для стабилизации напряжения в цепях. Если прибор включить в прямом направлении, то он будет работать как обычный диод.

Рекомендуем посмотреть следующий видеоролик, чтобы подробнее изучить принцип действия стабилитрона, обозначение элементов и область их применения.

Основные характеристики

При проектировании блоков питания, следует уметь правильно произвести расчет и подобрать по значениям необходимый элемент. Неправильно подобранный стабилитрон сразу выйдет из строя или не будет поддерживать напряжение на необходимом уровне.

Основными характеристиками являются:

  • напряжение Ucт. стабилизации;
  • номинальный ток стабилизации Iст., протекающий через стабилитрон;
  • допустимая мощность рассеивания;
  • температурный коэффициент стабилизации;
  • динамическое сопротивление.

Эти характеристики определены заводом-изготовителем и указываются в справочной литературе.

Условно графическое обозначение на схемах

Все приборы имеют графическое обозначение. Это необходимо, чтобы не загромождать электрическую схему. Стабилитрон имеет свое условно-графическое обозначение, которое утверждено межгосударственным стандартом единого стандарта конструкторской документации (ЕСКД).

На рисунке снизу представлено как обозначается на схеме по ГОСТ 2.730-73, стабилитрон обозначается практически как диод, так как, в сущности, является одной из его разновидностей.

На каких свойствах работает стабилитрон на пробое

Для правильного включения следует различать, где плюс, где минус. Если смотреть на приведенный выше рисунок, то на нем плюс (анод) расположен слева, а минус (катод) справа. Согласно ЕСКД размеры УГО диодов должны составлять 5/5 мм. Это иллюстрирует рисунок снизу.

На каких свойствах работает стабилитрон на пробое

Схема подключения

Рассмотрим работу стабилитрона на примере схемы параметрического стабилизатора. Это типовая схема. Приведем формулы для расчета стабилизатора.

Допустим, что имеется 15 Вольт, а на выходе необходимо получить 9 В. По таблице напряжений в справочнике подбираем стабилитрон Д810. Произведем расчет токоограничивающего резистора R1, согласно рисунку ниже. На нем показан токоограничивающий резистор и схема включения. Режим регулирования напряжения отмечен на вольт-амперной характеристике 1,2.

На каких свойствах работает стабилитрон на пробое

Для того чтобы полупроводник не вышел из строя, необходимо учитывать ток стабилизации и ток нагрузки. Из справочника определяем ток стабилизации.

Он равен 5 мА. На рисунке снизу представлена часть справочника.

На каких свойствах работает стабилитрон на пробое

Предполагаем, что ток нагрузки равен 100 мА:

R1= (Uвх-Uст)/(Iн+Icт)= (15-9)/(0.1+0.005)=57.14 Ом.

Если нужен мощный стабилизатор, то стоит собирать схему из стабилитрона и транзистора.

Как работает стабилитрон и для чего он нужен?

Если необходимо изготовить стабилизатор на небольшое напряжение 0,2-1 В, для этого применяется стабистор. Он является разновидностью стабилитрона, но работает в прямой ветви ВАХ и включается в прямом направлении, в чем его уникальная особенность и заключается.

Аналогичным образом можно изготовить блок питания, где стабилизатор изготовлен из диодов. Как и стабистор их включают в прямом направлении. Нужное напряжение набирают прямыми падениями напряжений на диоде, для кремниевых диодов оно находится в пределах 0.5-0.7В. При отсутствии диодов, можно собрать стабилитрон из транзистора.

На нижеприведенном рисунке представлена схема на транзисторе.

На каких свойствах работает стабилитрон на пробое

Промышленность выпускает и управляемые стабилитроны. Или, точнее сказать, это микросхема — TL431. Это универсальная микросхема, позволяет регулировать напряжение в пределах от 2,5 до 36 вольт.

Регулировка осуществляется путем подбора делителя сопротивлений. На нижеприведенной схеме представлен стабилизатор на 5 вольт. Делитель собран на резисторах номиналом 2,2 К.

На каких свойствах работает стабилитрон на пробое

Специалист должен знать, как проверить мультиметром работоспособность стабилитрона. Сразу отметим, что проверить можно только однонаправленный элемент, сдвоенные (двунаправленные) такой проверке не подлежат. Если диод Зенера исправен, то при «прозвонке» тестером в одну сторону он будет показывать обрыв, а во вторую минимальное сопротивление. Неисправный звонится в обе стороны.

Маркировка

В зависимости от мощности диода, они выпускаются в различных корпусах. На металлических корпусах большой мощности указывается буквенное обозначение типа прибора.

На нижеприведенных фото представлены приборы советского производства, и как они выглядели.

На каких свойствах работает стабилитрон на пробое

На каких свойствах работает стабилитрон на пробое

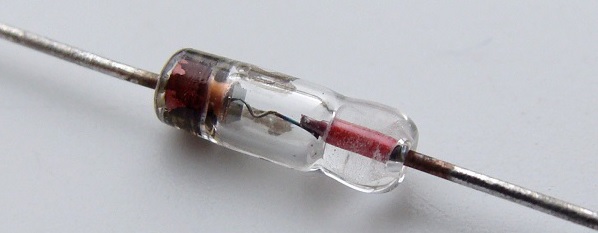

Сейчас маломощные диоды выпускаются в стеклянных корпусах. Маркировка импортных приборов имеет цветовое обозначение. На корпус наносится маркировка полосами или цветными кольцами.

На нижеприведенном рисунке представлена маркировка SMD-диодов.

На каких свойствах работает стабилитрон на пробое

Отечественные диоды в стеклянных корпусах маркируют полосами или кольцами. Определить тип и параметры можно по любому справочнику радиоэлектронных компонентов. Например, зеленая полоса обозначает стабилитрон КС139А, а голубая полоса (или кольцо) указывает на КС133А.

На мощных устройствах в металлических корпусах указывается буквенное обозначение, например, Д816, как показано на фото вверху. Это необходимо для того, чтобы знать, как подобрать аналог.

Вот мы и рассмотрели, какие бывают стабилитроны, как они работают и для чего нужны. Если остались вопросы, задавайте их в комментариях под статьей!

Материалы по теме:

  • Что такое транзистор-тестер
  • Как работает резистор
  • Как выпаивать радиодетали из плат

Опубликовано: 25.03.2020 Обновлено: 25.03.2020 нет комментариев

Источник

Принцип работы стабилитрона основан на подаче на диод через резистор запирающего напряжения, величина которого больше напряжения пробоя диода. У стабилизатора высокое сопротивление, до пробоя через него идут незначительные токи утечки. Когда наступает пробой, величина протекающего тока существенно увеличивается, а сопротивление снижается. В результате напряжение поддерживается достаточно точно в широком диапазоне обратных токов.

Главной характеристикой стабилитрона является стабилизация выходного напряжения. Устройство работает в цепях постоянного тока, напряжение подается в обратной полярности: на катод – «плюс», на анод – «минус». Параметры входного напряжения могут изменяться, а на стабилитроне будет меняться только обратный ток, напряжение при нагрузке будет оставаться стабильным.

Параметры и характеристики

При разработке схем применения устройства необходимо знать:

  • напряжение стабилизации;
  • минимальные токи;
  • предельно-допустимый обратный ток.

Основной характеристикой стабилитрона является стабилизирующее напряжение – средняя величина между минимальным и максимальным значением. Также устройство характеризует минимальный ток, соответствующий минимальному значению стабилизирующего напряжения, при котором происходит обратный пробой. Если прибор используется в схеме переменного тока и ток должен проводиться в оба полупроводника, используют величину предельно допустимого прямого тока. Максимально допустимый прямой ток – это величина прямого тока, которую p-n переход (электронно-дырочный) может выдерживать длительное время, не разрушаясь от выделяемого тепла.

На каких свойствах работает стабилитрон на пробое

Маркировка

Стабилитроны имеют цветную маркировку, в которой:

  • первая полоска указывает на тип устройства;
  • вторая – тип полупроводника;
  • третья – прибор и проводимость;
  • четвертая – номер разработки;
  • пятая – модификация.

Обозначение стабилитрона может включать букву и цифру или только букву. По маркировке определяют тип устройства, дату изготовления. Для СМД обозначают тип микросхемы.

Типы устройств

  • Прецизионные – отличаются повышенной стабильностью напряжения.
  • Двухсторонние – стабилизируют и ограничивают двухполярное напряжение.
  • Быстродействующие – имеют пониженную величину барьерной емкости, отличаются коротким периодом переходного процесса. Устройства можно использовать в области кратковременных импульсов напряжений.

По распределению мощности выделяют мощные и маломощные приборы.

Как проверить стабилитрон?

Процедура проводится с помощью любого мультиметра в режиме прозвона диода либо определения величины сопротивления.

Порядок действий при проверке стабилитрона:

  • установка диапазона измерения Омов;
  • присоединение измерительных щупов к выводам радиодетали;
  • оценка показаний: мультиметр должен показать доли Ом при подключении источника питания «плюсом» к аноду;
  • замена щупов местами, изменение полярности напряжения на выводах полупроводника для получения сопротивления, близкого к бесконечности (показывает исправность прибора).

Чтобы быть уверенным в исправности устройства, нужно переключить мультиметр на диапазон измерения в килоомах и провести измерение. Если оборудование исправно, показания должны быть в пределах десятков и сотен тысяч Ом. Это означает, что прибор пропускает ток, как диод.

Как выбрать устройство?

Элементы различаются по показателю напряжения стабилизации. Для получения точного значения Uн приборы выбирают из одной партии. Подбирают изделия по параметрам. Для правильного выбора предлагается проконсультироваться с квалифицированными специалистами.

Была ли статья полезна?

Да

Нет

На каких свойствах работает стабилитрон на пробое

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Источник

Немного теории

Стабильная зарплата, стабильная жизнь, стабильное государство. Последнее не про Россию, конечно :-).  Если глянуть в толковый словарик, то можно толково разобрать, что же такое “стабильность”. На первых строчках Яндекс мне сразу выдал обозначение этого слова: стабильный – это значит постоянный, устойчивый, не изменяющийся.

Но чаще всего этот термин используется именно в электронике и электротехнике. В электронике очень важны постоянные значения какого-либо параметра. Это может быть сила тока, напряжение, частота сигнала и другие его характеристики. Отклонение сигнала от какого-либо заданного параметра может привести к неправильной работе радиоэлектронной аппаратуры и даже к ее поломке. Поэтому, в электронике очень важно, чтобы все стабильно работало и не давало сбоев.

В электронике и электротехнике стабилизируют напряжение. От значения напряжения зависит работа  радиоэлектронной аппаратуры.  Если оно изменится в меньшую,  или даже еще хуже, в большую сторону, то аппаратура  в первом случае может неправильно работать, а во втором случае и вовсе колыхнуть ярким пламенем.

Для того, чтобы не допустить взлетов и падения напряжения, были изобретены различные стабилизаторы напряжения. Как вы поняли из словосочетания, они используются чтобы стабилизировать “играющее” напряжение.

Стабилитрон или диод Зенера

Самым простым стабилизатором напряжения в электронике является радиоэлемент стабилитрон. Иногда его еще называют диодом Зенера. На схемах стабилитроны обозначаются примерно так:

обозначение стабилитрона на схемах

Вывод с “кепочкой” называется также как и у диода – катод, а другой вывод – анод.

Стабилитроны выглядят также, как и диоды. На фото ниже, слева  популярный вид современного стабилитрона, а справа один из  образцов Советского Союза

стабилитроны

Если присмотреться поближе к советскому стабилитрону, то можно  увидеть это схематическое обозначение на нем самом, указывающее, где у него находится  катод, а где анод.

советский стабилитрон катод

Напряжение стабилизации

Самый главный параметр стабилитрона – это конечно же, напряжение стабилизации. Что это за параметр?

Давайте возьмем стакан и будем наполнять его водой…

стакан с водой

Сколько бы воды мы не лили в стакан, ее излишки будут выливаться из стакана. Думаю, это  понятно и дошкольнику.

Теперь  по аналогии с электроникой. Стакан – это стабилитрон. Уровень воды в полном до краев стакане – это и есть напряжение стабилизации стабилитрона. Представьте рядом со стаканом  большой кувшин с водой. Водой из кувшина мы как раз и будем заливать наш стакан водой, но кувшин при этом трогать не смеем. Вариант только один – лить воду из кувшина, пробив отверстие в самом кувшине. Если бы кувшин был меньше по высоте, чем стакан, то мы бы не смогли лить воду в стакан. Если объяснить языком электроники – кувшин обладает “напряжением” больше, чем “напряжение” стакана.

принцип работы стабилитрона

Так  вот, дорогие читатели,  в стакане заложен весь принцип работы стабилитрона. Какую бы струю мы на него не лили (ну конечно в пределах разумного, а то стакан унесет и разорвет), стакан всегда будет полным. Но лить надо обязательно сверху. Это значит,  напряжение, которое мы подаем на стабилитрон, должно быть выше, чем напряжение стабилизации стабилитрона.

Маркировка стабилитронов

Для того, чтобы узнать напряжение стабилизации советского стабилитрона, нам понадобится справочник. Например, на фото ниже советский стабилитрон Д814В:

Д814В

Ищем на него параметры в онлайн справочниках в интернете. Как вы видите, его напряжение стабилизации при комнатной температуре примерно 10 Вольт.

Как работает стабилитрон

Зарубежные стабилитроны маркируются проще. Если приглядеться, то можно увидеть незамысловатую надпись:

импортный стабилитрон

5V1 – это означает напряжение стабилизации данного стабилитрона составляет 5,1 Вольта.  Намного проще, не так ли?

Катод у зарубежных стабилитронов помечается в основном черной полосой

обозначение катода

Как проверить стабилитрон

Как же проверить стабилитрон? Да также как и диод! А как проверить диод, можно посмотреть в этой статье. Давайте же проверим наш стабилитрон. Ставим мультиметр на прозвонку и цепляемся красным щупом к аноду, а черным к катоду. Мультиметр должен показать падение напряжения прямого PN-перехода.

проверка стабилитрона

Меняем щупы местами и видим единичку. Это значит, что наш стабилитрон в полной боевой готовности.

проверяем стабилитрон

Ну что же, настало время опытов.  В схемах стабилитрон включается последовательно с резистором:

схема параметрического стабилизатора

где Uвх – входное напряжение, Uвых.ст.  – выходное стабилизированное напряжение

Если внимательно глянуть на схему, мы получили ни что иное, как Делитель напряжения.  Здесь все элементарно и просто:

Uвх=Uвых.стаб +Uрезистора

Или словами: входное напряжение равняется сумме напряжений на стабилитроне и на резисторе.

Эта схема называется параметрический стабилизатор на одном стабилитроне. Расчет этого стабилизатора выходит за рамки данной статьи, но кому интересно, в гугл 😉

Итак, собираем схемку.  Мы взяли резистор номиналом в 1,5 Килоом и стабилитрон на напряжение стабилизации 5,1 Вольта. Слева цепляем блок питания, а справа замеряем мультиметром полученное напряжение:

схема параметрического стабилизатора в сборе

Теперь внимательно следим за показаниями мультиметра и блока питания:

Как работает стабилитрон

Так, пока все понятно, еще добавляем напряжение… Опа на! Входное напряжение у нас 5,5 Вольт, а выходное 5,13 Вольт!  Так как напряжение стабилизации стабилитрона 5,1 Вольт, то как мы видим, он прекрасно стабилизирует.

Как работает стабилитрон

Давайте еще добавим вольты. Входное напряжение 9 Вольт, а на стабилитроне  5,17 Вольт! Изумительно!

проверяем стабилитрон на опыте

Еще добавляем… Входное напряжение 20 Вольт,  а на выходе как ни в чем не бывало 5,2 Вольта! 0,1 Вольт  – это ну очень маленькая погрешность, ей можно даже в некоторых случаях пренебречь.

Как работает стабилитрон

Вольт-амперная характеристика стабилитрона

Думаю, не помешало бы рассмотреть Вольт амперную характеристику (ВАХ) стабилитрона. Выглядит она примерно как-то так:

где

Iпр – прямой ток, А

Uпр  – прямое напряжение, В

Эти два параметра в стабилитроне не используются

Uобр – обратное напряжение, В

Uст – номинальное напряжение стабилизации, В

Iст – номинальный ток стабилизации, А

Номинальный – это значит нормальный параметр, при котором  возможна долгосрочная работа радиоэлемента.

Imax – максимальный ток стабилитрона, А

Imin – минимальный ток стабилитрона, А

Iст, Imax, Iminэто  сила тока, которая течет через стабилитрон при его работе.

Так как стабилитрон работает именно в обратной полярности, в отличие от диода (стабилитрон подключают катодом к плюсу, а  диод катодом к минусу), то и рабочая область будет именно та, что отмечена красным прямоугольником.

Как мы видим, при каком-то напряжении Uобр  у нас график начинает падать вниз. В это время в стабилитроне происходит  такая интересная штука,  как пробой. Короче говоря,  он не может больше наращивать на себе напряжение, и в это время начинается возрастать сила тока  в стабилитроне. Самое  главное – не переборщить силу тока, больше чем Imax, иначе стабилитрону придет кердык. Самым лучшим рабочим режимом стабилитрона считается режим,  при котором сила тока через стабилитрон  находится где-то в середине между максимальным и минимальным его значением.  На графике это и будет рабочей точкой рабочего режима стабилитрона (пометил красным кружком).

рабочая точка стабилитрона

Заключение

Раньше, во времена дефицитных деталей и начала расцвета электроники, стабилитрон часто использовался, как ни странно, для стабилизации выходного напряжения блока питания. В старых советских книгах по электронике можно увидеть вот такой участок цепи различных источников питания:

схема стабилизированного блока питания

Слева, в красной рамке, я пометил знакомый вам участок цепи блока питания. Здесь мы получаем постоянное напряжение из переменного. Справа же, в зеленой рамке, схема стабилизации ;-).

В настоящее время трехвыводные (интегральные) стабилизаторы напряжения вытесняют стабилизаторы на стабилитронах, так как они в разы лучше стабилизируют напряжение и обладают хорошей мощностью рассеивания.стабилизатор LM7805

На Али можно взять сразу целый набор стабилитронов, начиная от 3,3 Вольт и до 30 Вольт.  Выбирайте на ваш вкус и цвет.

набор стабилитронов

Источник
