ЛЕКЦИЯ № 12

1. Понятие теплового излучения и его характеристики.

2. Законы теплового излучения. Излучение Солнца.

3. Спектр излучения реальных тел и тела человека.

4. Биологическое и терапевтическое действие тепла и холода.

5. Физические основы термографии. Тепловизоры.

1. ПОНЯТИЕ ТЕПЛОВОГО ИЗЛУЧЕНИЯ И ЕГО ХАРАКТЕРИСТИКИ.

Тепловое излучение – это электромагнитное излучение, которое возникает за счет энергии вращательного и колебательного движения атомов и молекул в составе вещества. Тепловое излучение характерно для всех тел, которые имеют температуру, превышающую температуру абсолютного нуля.

Тепловое излучение тела человека относится к инфракрасному диапазону электромагнитных волн. Впервые такое излучение было открыто английским астрономом Вильямом Гершелем. В 1865 английский физик Дж. Максвелл доказал, что ИК – излучение имеет электромагнитную природу и представляет собой волны длиной от 760нм до 1-2мм. Чаще всего весь диапазон ИК – излучения делят на области: ближнюю (750нм-2.500нм), среднюю (2.500нм – 50.000нм) и дальнюю (50.000нм-2.000.000нм).

Рассмотрим случай, когда тело А расположено в полости Б, которая ограничена идеальной отражающей (непроницаемой для излучения) оболочкой С (рис.1). В результате многократного отражения от внутренней поверхности оболочки излучение будет сохраняться в пределах зеркальной полости и частично поглощаться телом А. При таких условиях система полость Б – тело А не будет терять энергию, а будет лишь происходить непрерывный обмен

Рис.1. Многократное отражение тепловых волн от зеркальных стенок полости Б

энергией между телом А и излучением, которое заполняет полость Б.

Если распределение энергии остается неизменным для каждой длины волны, то состояние такой системы будет равновесным, а излучение также будет равновесным. Единственным видом равновесного излучения является тепловое. Если по какой-то причине равновесие между излучением и телом сместится, то начинают протекать такие термодинамические процессы, которые вернут систему в состояние равновесия. Если тело А начинает излучать больше, чем поглощает, то тело начинает терять внутреннюю энергию и температура тела (как мера внутренней энергии) начнет падать, что уменьшит количество излучаемой энергии. Температура тела будет падать до тех пор, пока количество излучаемой энергии не станет равным количеству энергии, поглощаемой телом. Таким образом, наступит равновесное состояние.

Равновесное тепловое излучение имеет такие свойства: однородное (одинаковая плотность потока энергии во всех точках полости), изотропное (возможные направления распространения равновероятны), неполяризованное (направления и значения векторов напряженностей электрического и магнитного полей во всех точках полости изменяются хаотически).

Основными количественными характеристиками теплового излучения являются:

– энергетическая светимость – это количество энергии электромагнитного излучения во всем диапазоне длин волн теплового излучения, которое излучается телом во всех направлениях с единицы площади поверхности за единицу времени: Энергетическая светимость зависит от природы тела, температуры тела, состояния поверхности тела и длины волны излучения.

– спектральная плотность энергетической светимости – энергетическая светимость тела для данных длин волн ( ) при данной температуре ( ):

Энергетическая светимость тела в пределах каких-то длин волн вычисляется интегрированием для .

– коэффициент поглощения – отношение поглощенной телом энергии к падающей энергии. Так, если на тело падает излучение потока , то одна его часть отражается от поверхности тела – , другая часть проходит в тело и частично превращается в теплоту , а третья часть после нескольких

внутренних отражений – проходит через тело наружу : . Коэффициент поглощения зависит от природы поглощающего тела, длины волны поглощаемого излучения, температуры и состояния поверхности тела.

– монохроматический коэффициент поглощения – коэффициент поглощения теплового излучения данной длины волны при заданной температуре:

Среди тел есть такие тела, которые могут поглощать все тепловое излучение любых длин волн, которое падает на них. Такие идеально поглощающие тела называются абсолютно черными телами. Для них

Есть также серые тела, для которых , но одинаковый для всех длин волн инфракрасного диапазона.

Моделью АЧТ является малое отверстие полости с теплонепроницаемой оболочкой. Диаметр отверстия составляет не более 0,1 диаметра полости. При постоянной температуре из отверстия излучается некоторая энергия, соответствующая энергетической светимости абсолютно черного тела. Но АЧТ – это идеализация. Но законы теплового излучения АЧТ помогают приблизиться к реальным закономерностям.

Тела, нагретые до достаточно высоких температур, светятся. Свечение тел, обусловленное нагреванием, называется тепловым (температурным) излучением. Тепловое излучение, являясь самым распространенным в природе, совершается за счет энергии теплового движения атомов и молекул вещества (т. е. за счет его внутренней энергии) и свойственно всем телам при температуре выше 0 К. Тепловое излучение характеризуется сплошным спектром, положение максимума которого зависит от температуры. При высоких температурах излучаются короткие (видимые и ультрафиолетовые) электромагнитные волны, при низких – преимущественно длинные (инфракрасные).

Тепловое излучение – практически единственный вид излучения, который может быть равновесным. Предположим, что нагретое (излучающее) тело помещено в полость, ограниченную идеально отражающей оболочкой. С течением времени, в результате непрерывного обмена энергией между телом и излучением, наступит равновесие, т. е. тело в единицу времени будет поглощать столько же энергии, сколько и излучать. Допустим, что равновесие между телом и излучением по какой-либо причине нарушено и тело излучает энергии больше, чем поглощает. Если в единицу времени тело больше излучает, чем поглощает (или наоборот), то температура тела начнет понижаться (или повышаться). В результате будет ослабляться (или возрастать) количество излучаемой телом энергии, пока, наконец, не установится равновесие. Все другие виды излучения неравновесны.

Количественной характеристикой теплового излучения служит спектральная плотность энергетической светимости (излучательностн) тела – мощность излучения с единицы площади поверхности тела в интервале частот единичной ширины:

где dWизлv,dv – энергия электромагнитного излучения, испускаемого за единицу времени (мощность излучения) с единицы площади поверхности тела в интервале частот от v до v+dv.

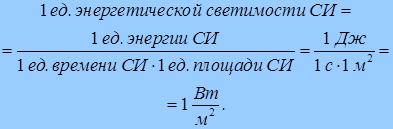

Единица спектральной плотности энергетической светимости (Rv,T)- джоуль на метр в квадрате(Дж/м2).

Записанную формулу можно представить в виде функции длины волны:

где знак минус указывает на то, что с возрастанием одной из величин (V или l) другая величина убывает. Поэтому в дальнейшем знак минус будем опускать. Таким образом,

(197.1)

С помощью формулы (197.1) можно перейти от Rv,T к Rl,T, и наоборот.

Зная спектральную плотность энергетической светимости, можно вычислить интегральную энергетическую светимость (интегральную нзлучательность)(ее называют про сто энергетической светимостью тела), просуммировав по всем частотам:

(197.2)

Способность тел поглощать падающее на них излучение характеризуется спектральной поглощательной способностью

показывающей, какая доля энергии, приносимой за единицу времени на единицу площади поверхности тела падающими на нее электромагнитными волнами с частота ми от v до v+dv, поглощается телом. Спектральная поглощательная способность – величина безразмерная. Величины Rv,Tи Аv,Tзависят от природы тела, его термодинамической температуры и при этом различаются для излучений с различными частотами. Поэтому эти величины относят к определенным Т иv (вернее, к достаточно узкому интервалу частот от v до v+dv).

Тело, способное поглощать полностью при любой температуре все падающее на него излучение любой частоты, называется черным.Следовательно, спектральная поглощательная способность черного тела для всех частот и температур тождественно равна единице (Ачv,T = 1). Абсолютно черных тел в природе нет, однако такие тела, как сажа, платиновая чернь, черный бархат и некоторые другие, в определенном интервале частот по своим свойствам близки к ним.

Идеальной моделью черного тела является замкнутая полость с небольшим отверстием О, внутренняя поверхность которой зачернена (рис. 286). Луч света, попавший внутрь такой полости, испытывает многократные отражения от стенок, в результате чего интенсивность вышедшего излучения оказывается практически равной нулю. Опыт показывает, что при размере отверстия, меньшего 0,1 диаметра полости, падающее излучение всех частот полностью поглощается. Вследствие этого открытые окна домов со стороны улицы кажутся черными, хотя внутри комнат достаточно светло из-за отражения света от стен.

Наряду с понятием черного тела используют понятие серого тела – тела, поглощательная способность которого меньше единицы, но одинакова для всех частот и зависит только от температуры, материала и состояния поверхности тела. Таким образом, дня серого тела Асv,T = АТ =const <1.

Рис. 286

Исследование теплового излучения сыграло важную роль в создании квантовой теории света, поэтому необходимо рассмотреть законы, которым оно подчиняется.

Поэтому характеристики теплового излучения (интенсивность, спектральный состав) зависят от температуры излучающего вещества. Все прочие виды электромагнитного излучения существуют за счет других, не тепловых, форм энергии. Тепловое излучение — единственный вид излучения, которое может находиться в термодинамическом равновесиис веществом и само быть при этом в состоянии термодинамического равновесия. Ниже будет рассматриваться главным образом термодинамически равновесное тепловое излучение.

Предположим, что нагретое тело помещено в полость, стенки которой поддерживаются при некоторой постоянной температуре  Если в полости нет никакой среды (газа), то обмен энергией между оболочкой и телом происходит только за счет процессов поглощения, испускания и отражения теплового излучения веществом стенки полости. С течением времени температура тела станет равной температуре оболочки и наступит динамическое равновесие — в единицу времени тело будет поглощать столько же энергии, сколько и излучать. Очевидно, что при этом и излучение, заполняющее полость, будет находиться в равновесии, как с телом, так и со стенками полости. Допустим, что равновесие между телом и излучением нарушено и тело излучает энергии больше, чем поглощает. Тогда температура тела и его внутренняя энергия начнут убывать, что приведет к уменьшению излучаемой телом энергии. Температура тела будет понижаться до тех пор, пока количество излучаемой телом энергии не станет равным количеству поглощаемой энергии. Если равновесие нарушится в другую сторону, то есть тело будет излучать меньше энергии, чем поглощает, то температура тела будет возрастать до тех пор, пока снова не установится равновесие. Таким образом, нарушение равновесия между телом и тепловым излучением вызывает процессы, направленные в сторону восстановления равновесия.

Рис. 1.1. Нагретое тело в полости с идеально отражающими стенками

Представим теперь то же самое тело, помещенное внутри другой оболочки, отличающейся размерами, формой или материалом, из которого она сделана. Будем поддерживать ту же самую температуру оболочки. В системе пойдут аналогичные процессы установления равновесия, в результате которых тело внутри оболочки нагреется до той же самой температуры Т. Для тела внутри оболочки ничего не изменилось: оно находится при той же самой температуре, что и прежде, и, следовательно, будет излучать ту же самую энергию. Так как тело находится в равновесии с излучением внутри оболочки, мы приходим к выводу, что характеристики этого излучения не зависят от свойств оболочки, но лишь от ее температуры. Это «стандартное», термодинамически равновесное излучение называется излучением абсолютно черного тела.  О том, откуда такое название и что такое абсолютно черное тело будет сказано ниже.  Равновесное излучение можно охарактеризовать плотностью энергии , зависящей только от температуры.

Тепловое излучение состоит из электромагнитных волн разных частот. Полная плотность энергии складывается из плотностей энергий этих волн. Для более детальной характеристики излучения вводят дифференциальную величину — спектральную плотность энергии излучения.

Иными словами, если обозначить через  энергию излучения в единице объема, приходящуюся на волны с частотами от  до , то

Плотность энергии есть сумма спектральных плотностей энергии по всем возможным частотам, то есть выражается интегралом

Итак, в полости, существует стандартное излучение с плотностью энергии . Рассмотрим теперь тело, находящееся с ним в равновесии.

Энергетическая светимость зависит от температуры тела. Тепловое излучение состоит из волн различных частот. Для характеристики теплового излучения важно знать, какая энергия, в каком диапазоне частот излучается телом. Поэтому вводят дифференциальную характеристику ,называемую испускательной способностью тела, являющуюся  спектральной плотностью потока энергии излучения.

Чтобы получить энергетическую светимость тела, надо проинтегрировать испускательную способность по всем частотам:

Нагретое тело не только испускает энергию, но и поглощает ее. Для описания способности тела поглощать энергию падающего на его поверхность излучения вводится величина, которая так и называется: поглощательная способность.

Поглощательная способность равна той доли, которую — в заданном спектральном интервале  — поглощенная энергия излучения  составляет от падающей  энергии излучения. Другими словами:

Очевидно, что поглощательная способность тела является безразмерной величиной, не превышающей единицу.

 Для абсолютно черного тела

Тел с такими свойствами в природе не бывает, это очередная физическая идеализация.

Рис. 1.2. Спектр излучения абсолютно чёрного тела (чёрная линия) при температуре 5250 °С хорошо моделирует излучение Солнца. Красным цветом показаны результаты измерений на уровне моря, жёлтым — в верхней атмосфере.

Будем поочередно помещать в полость различные тела. Все они находятся в одинаковых условиях, в окружении одного и того же излучения. Обозначим энергию, падающую в единицу времени на единицу поверхности тела в единичном интервале частот. Согласно определению поглощательной способности тело поглощает энергию   В состоянии равновесия эта энергия должна быть равна испущенной телом энергии:

Различные тела в полости имеют разную поглощательную способность, следовательно, у них будет и разная испускательная способность, так что отношение rw /аwне зависит от конкретного тела, помещенного в полость:

С другой стороны, испускательная способность тела не зависит от полости, в которую оно помещено, но лишь от свойств тела. Таким образом, функция есть универсальная функция частоты и температуры, не зависящая ни от свойств полости, ни от характеристик тела в ней. Соотношение (1.2) выражает закон Кирхгофа.

Видео 1.1 Походная фляга или закон Кирхгофа.

Строго говоря, сформулированное выше утверждение справедливо в условиях термодинамического равновесия, наличие которого здесь и ниже всегда предполагается.

Для абсолютно черного тела

откуда следует физическая интерпретация универсальной функции Кирхгофа : она представляет собой испускательную способность абсолютно черного тела, то есть

(Характеристики абсолютно черного тела будем помечать звездочкой, а само тело называть нередко просто «черным», а не абсолютно черным).

Рис. 1.3. Густав Роберт Кирхгоф (1824–1887)

Установим теперь связь между испускательной способностью черного тела и спектральной плотностью  стандартного излучения в полости (выше мы назвали его излучением черного тела). Сравнивая размерности этих величин, видим, что отношение  имеет размерность скорости. Единственная величина, имеющая размерность скорости, которая ассо­циируется с электромагнитными волнами в вакууме, — это скорость света . Поэтому искомое соотношение должно иметь вид

Найдем безразмерный коэффициент пропорциональности  в этой формуле. В качестве моделиабсолютно черного тела возьмем замкнутую полость с небольшим отверстием s (рис. 1.4).

Рис. 1.4. Полocть с небольшим отверстием — реализация черного тела

Видео 1.2. Как белое сделать черным. Natürlich!

Луч света, падающий внутрь этой полости через отверстие s, претерпевает многократное отражение. При каждом отражении стенки полости поглощают часть энергии. Поэтому интенсивность луча света, выходящего из отверстия, во много раз меньше интенсивности входящего луча. Чем больше отношение площади полости к площади отверстия, тем ближе такое тело к абсолютно черному. Поэтому отверстие в полости излучает как абстрактное черное тело.

С другой стороны, внутри полости существует равновесное тепловое излучение со спектральной плотностью U. Подсчитаем энергию dW0 , выходящую из отверстия площадью s в телесном угле  в направлении, заданном углом . Во-первых, в данном направлении за время  может выйти только энергия, содержащаяся в наклонном цилиндре с площадью основания s и длиной образующей с (рис. 1.5-1).

Рис. 1.5. Тепловое излучение из отверстия в полости

Объем такого цилиндра равен

Содержащаяся в нем энергия теплового излучения равна

Но не вся она распространяется под углом . Тепловое излучение распространяется по всем направлениям с равной вероятностью (рис. 1.5-2). Поэтому в телесный угол  попадет только часть энергии (мы обозначим эту долю как ), пропорциональная величине телесного угла

Так как полный телесный угол равен , имеем

Теперь осталось проинтегрировать  по углам  и , чтобы получить полную энергию , выходящую из отверстия полости. Обращаем внимание: излучение падает на отверстие только из левого полупространства, так что полярный угол меняется в пределах от нуля до  (угол  меняется как обычно от 0 до ). Интегрирование по  дает множитель , интегрируя по , окончательно получаем:

Разделив  на время  и площадь отверстия s, получим энергетическую светимость черного тела R*, а также искомый коэффициент пропорциональности

Итак, энергетическая светимость черного тела связана с плотностью энергии в полости соотношением

Аналогичное соотношение справедливо для спектральных характеристик излучения черного тела:

Таким образом, универсальная функция   в законе Кирхгофа, представляющая собой испускательную способность черного тела, с точностью до множителя с/4 совпадает также со спектральной плотностью равновесного теплового излучения.

До сих пор мы относили спектральные характеристики теплового излучения к единичному интервалу частоты. Можно определить аналогичные характеристики, отнесенные к единичному интервалу длин волн. Так, черное тело испускает в интервале частот   энергию . Эту же энергию можно записать как . Интервалу частот  соответствует интервал длин волн . Учитывая соотношения

находим

где знак минус указывает на то, что с возрастанием частоты  длина волны  убывает. Поэтому в дальнейшем, в соотношениях связывающих длины интервалов, знак минус будем опускать. Таким образом,

или

Аналогичным образом можно записать выражения для спектральной плотности энергии.
