Какими свойствами обладает горизонталь

Какими свойствами обладает горизонталь thumbnail

    1.
    Горизонтали – замкнутые линии (могут
    выходить за рамку данного плана и
    замыкаться за его пределами).

    2.
    Горизонтали не пересекаются. Исключение
    – нависающие (обратные) скаты.

    3. Чем
    меньше заложение горизонталей dпри
    одинаковомhc,тем круче
    скат. Линия, образованная наименьшимиd, соответствует направлению
    наибольшей крутизны.

    Рельеф
    в общем случае разделяют на три вида:
    равнинный – превышения до 30 м; холмистый
    – превышения до 200 м; горный – превышения
    более 200 м.

    В каждом
    виде рельефа выделяют пять основных
    форм: возвышенность, котловину, хребет,
    лощину и седловину (рис. 1.23).

    1.
    Возвышенность (гора – высота более 200
    м, холм – менее 200 м). Элементы данной
    формы рельефа: вершина, скаты, подошва.

    2.
    Котловина – замкнутое углубление.
    Элементы – дно, скаты, бровка.

    3. Хребет
    – вытянутая возвышенность. Элементы –
    скаты, гребень хребта. Линия, идущая по
    гребню, называется водоразделом.

    4. Лощина
    – вытянутое углубление. Элементы –
    скаты, водосливная линия (тальвег,
    водоток); широкая лощина называется
    долиной, узкая – ущельем или оврагом.

    5.
    Седловина (перевал) – пониженная часть
    местности между двумя соседними
    возвышенностями с расходящимися в
    противоположные стороны лощинами.

    Все
    формы рельефа образуются из сочетания
    наклонных поверхностей – скатов.
    Крутизна ската оценивается или углом
    наклона (в градусной мере), или величиной
    уклона i.Уклоном линии
    называется тангенс угла наклона линии
    к горизонту: i
    =
    tg 
    = h/d (рис.
    1.24), где h –
    превышение; d
    горизонтальное
    проложение линии. Угол наклона линии и
    уклон линии могут быть положительными
    (+;
    +i)
    или отрицательными (–;
    i).

    Для
    построения горизонталей существуют
    различные способы. Но при использовании
    любого из них следуют единому принципу:
    на участке между двумя соседними
    характерными точками А
    и
    В
    (рис. 1.25)
    линия реальной физической поверхности
    1
    заменяется условным прямолинейным
    отрезком 2.
    После такой
    замены становится возможным применение
    линейной интерполяции при определении
    на плане точек, принадлежащих конкретной
    горизонтали.

    Какими свойствами обладает горизонталь

    Рис. 1.23. Формы
    рельефа

    Какими свойствами обладает горизонталь

    Рис.
    1.24. Углы наклона и уклоны

    Рис.
    1.25. Замена реальной поверхности
    Земли
    условными поверхностями

    Замена
    реальной линии 1условной2 должна
    осуществляться таким образом, чтобы
    обеспечивалась необходимая точность
    изображения рельефа при заданной высоте
    сеченияhc. Требуемая
    точностьh во
    всех случаях задается как частьhc,
    например:h=1/2hc. Это
    означает, что во всех случаях замена
    (при построении горизонталей) линии1линией2 должна обеспечить заданную
    точностьh.
    Пусть, например,hc= 5 м,
    тогдаh= 2,5 м и
    точкиА и В (см. рис. 1.25) выбраны
    так, что заданная точность гарантируется.
    Если для этого участка местности принятьhc= 1 м (т.е.h= 0,5
    м), то для обеспечения такой более высокой
    точности потребуются дополнительные
    точкиС,D,E.

    Какими свойствами обладает горизонталь

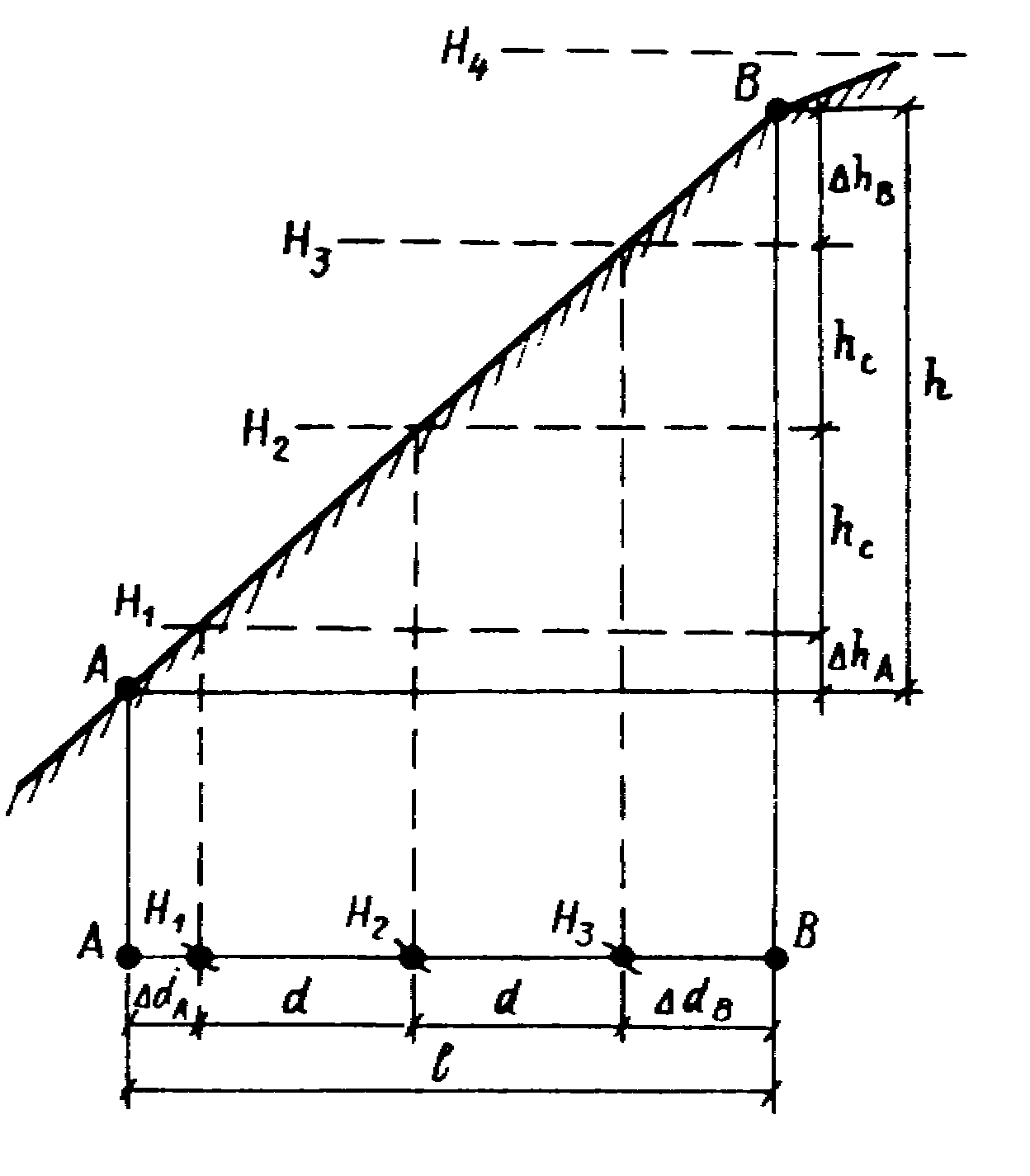

    Рис. 1.26. Схема
    интерполирования при построении
    горизонталей

    При
    съемке рельефа характерные точки (А,
    В или
    ACD и
    т.д.) выбирают там, где уклон ската меняет
    величину или направление. Чем меньше
    hc
    (чем крупнее масштаб), тем больше требуется
    принимать характерных точек рельефа.
    После нанесения характерных точек с
    известными отметками на лист бумаги
    отыскание местоположения точек,
    принадлежащих определенной горизонтали,
    производят интерполированием:
    аналитически, графически или на глаз.
    При любом способе интерполирования
    необходимо определить величину трех
    различных отрезков (рис. 1.26): dA;
    d;
    dB.
    Пусть имеем
    на плане две соседние точки А
    и В.
    Их отметки
    таковы, что при данной hc
    между этими точками пройдут три
    горизонтали с отметками H1,
    H2,
    H3.

    Отрезки
    dA;d;dBопределяются интерполированием.
